JAAM 1.3

Ця сторінка описує плату JAAM 1.3 і те, як вона представлена в прошивці JAAM Fusion (апаратний профіль).

Фото

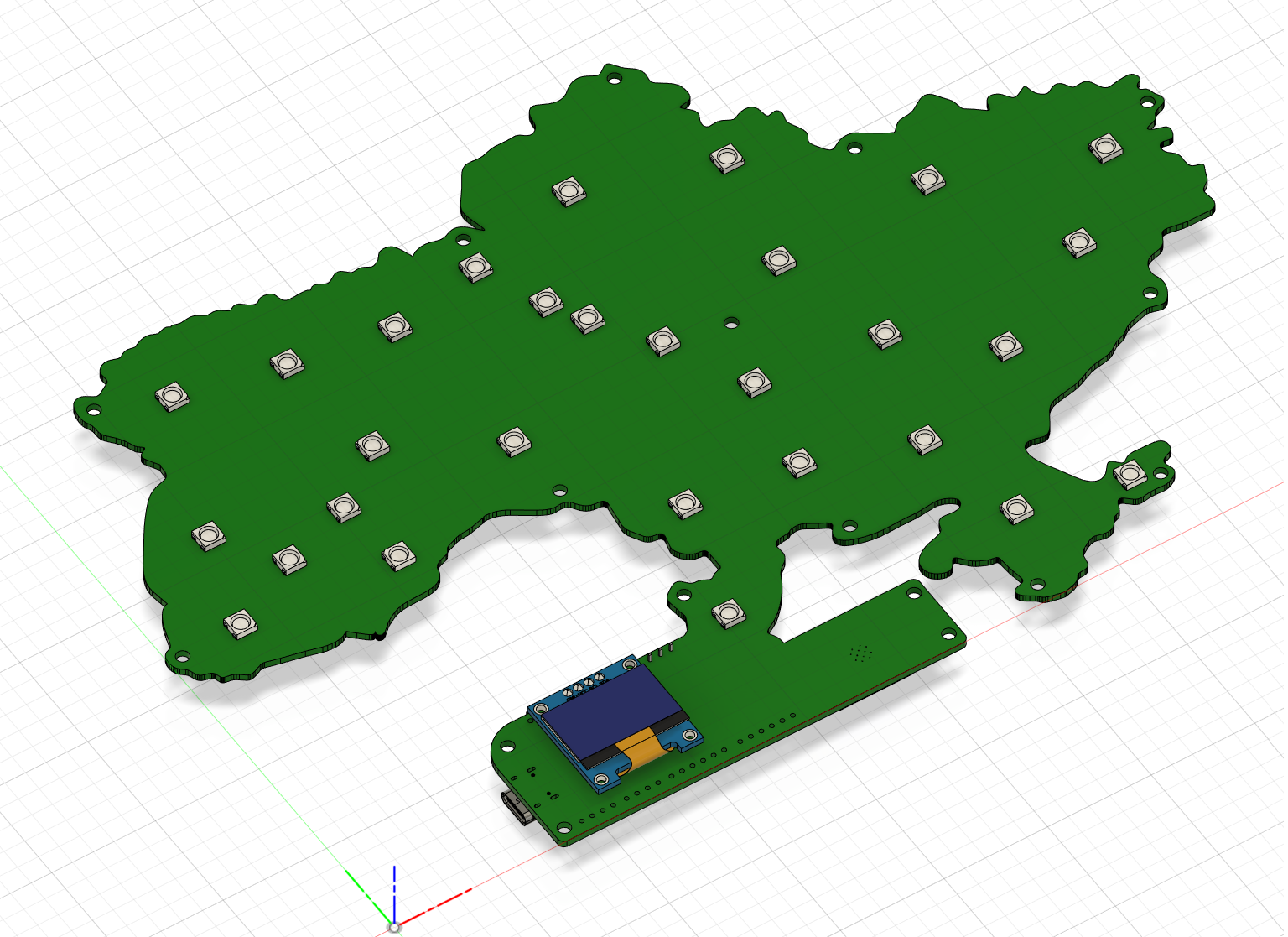

JAAM 1.3 — фронт

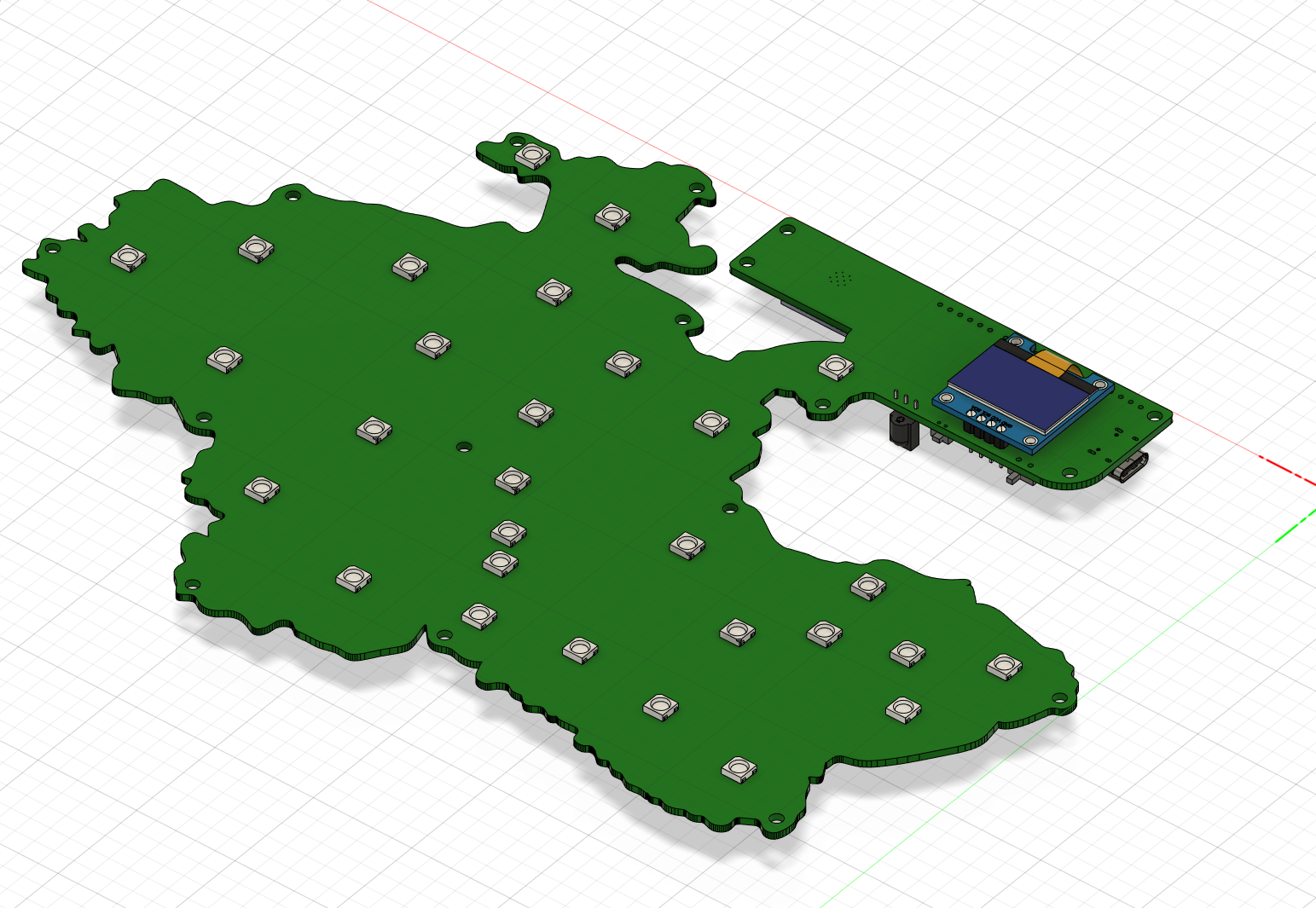

JAAM 1.3 — фронт (ізометрія)

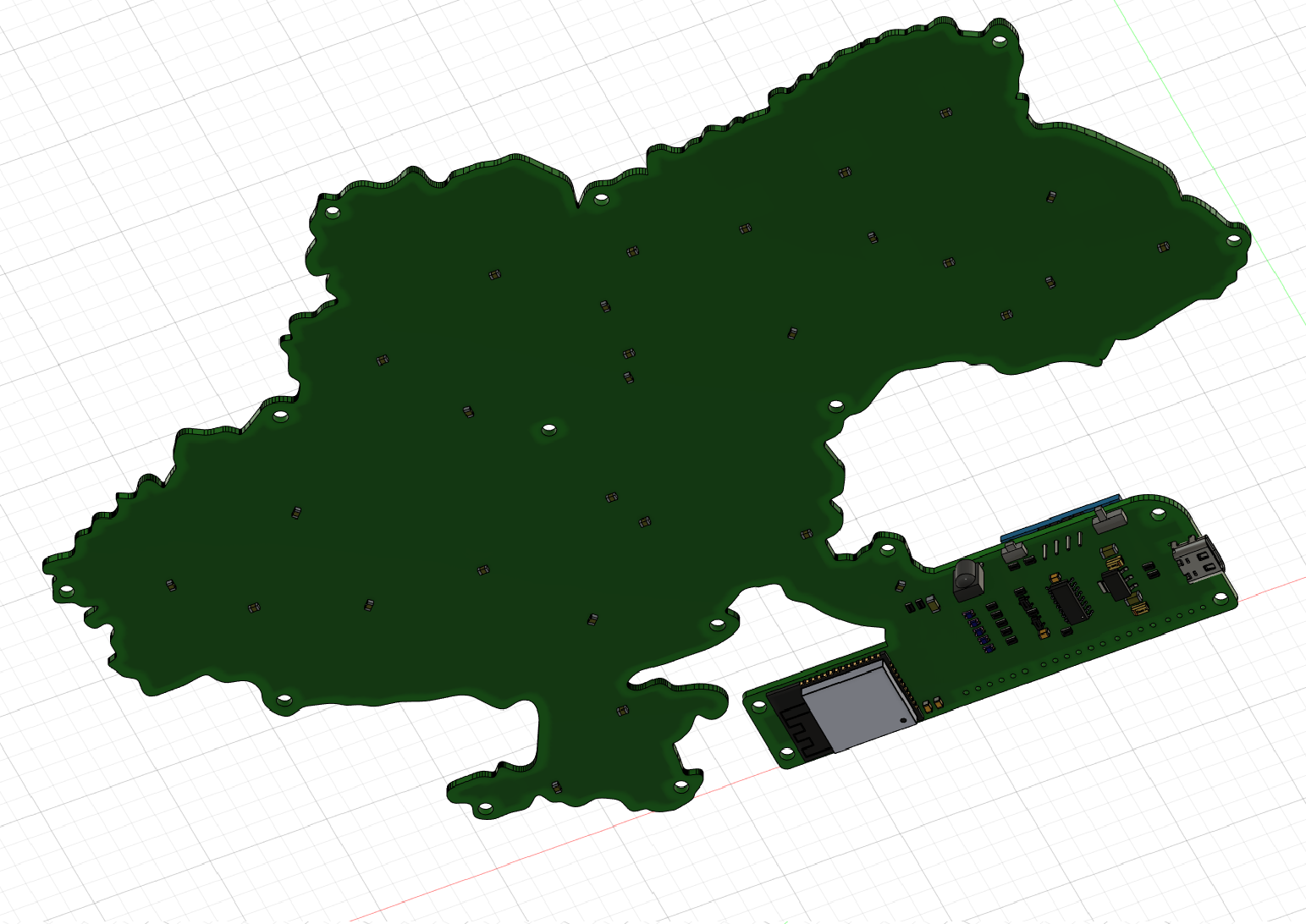

JAAM 1.3 — зворот

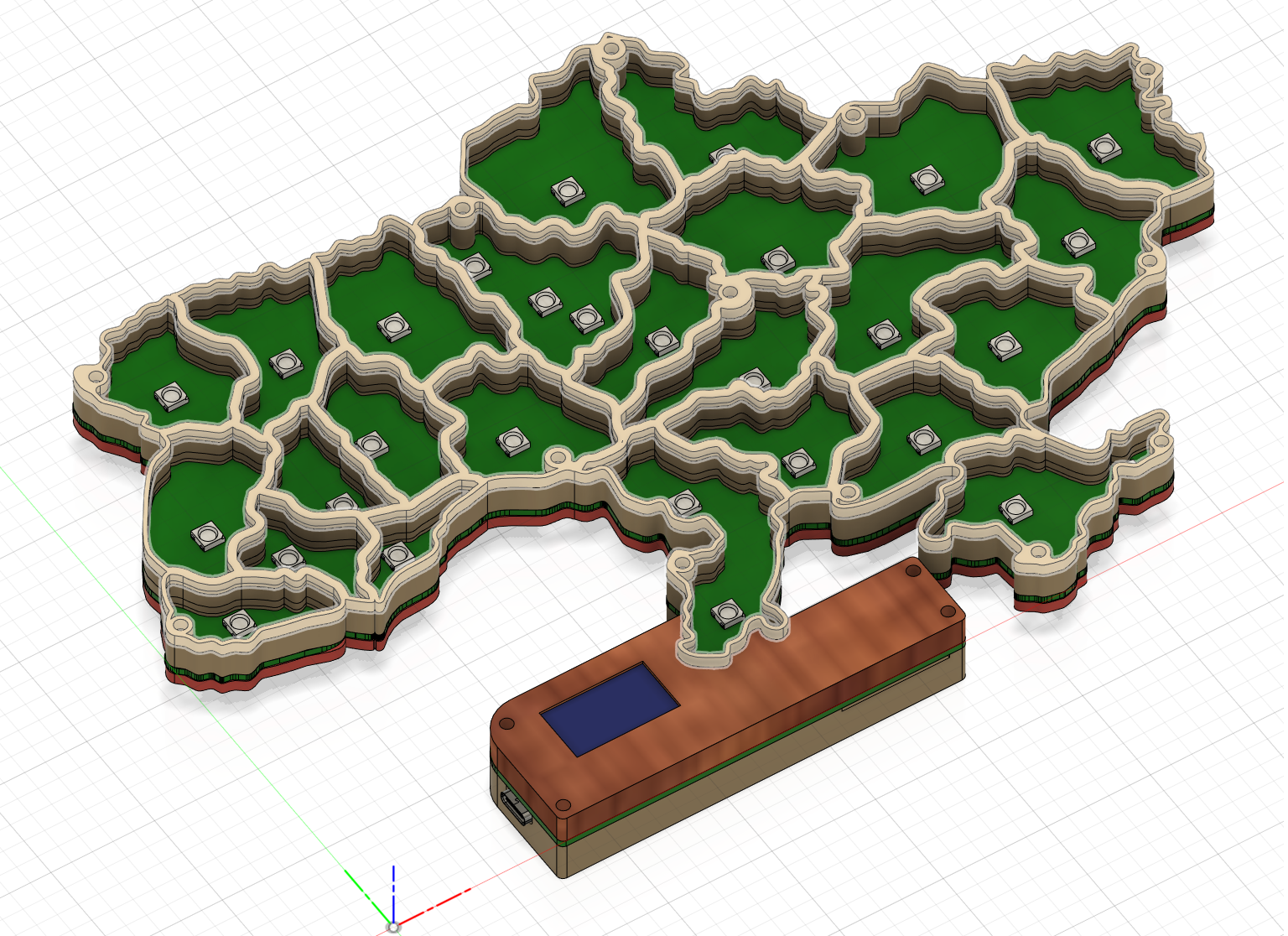

JAAM 1.3 — приклад “повного” корпусу

Профіль у JAAM Fusion

Щоб увімкнути готовий апаратний профіль:

  • Перейдіть: Загальні → Режим прошивки
  • Оберіть: Плата JAAM 1.3

Дивіться також: Загальні.

Зафіксовані параметри (у профілі)

Ці параметри задаються прошивкою автоматично (на основі обраного профілю):

  • Основні LED: GPIO 13, кількість 26
  • Фонова підсвітка: вимкнено
  • Сервісні LED: вимкнено
  • Кнопки:
  • Button 1: GPIO 35
  • Button 2: вимкнено
  • Button 3: вимкнено
  • OLED-дисплей: SSD1306, висота 64, поворот 0°

Опис плати

  • Текстолітова плата у формі України.
  • Фронтальна частина: 29 світлодіодів WS2812B (описано як одна лінія з паралельними гілками на 1-му, 17-му та 25-му світлодіодах) та дисплейний модуль SSD1036 з екраном 128×64.
  • Конектор живлення і прошивки: USB Type-C.
  • На задній частині: модуль ESP32, перемикач живлення, кнопка керування, ІЧ-приймач (для майбутнього функціоналу).
  • Виведені піни ESP32: 6, 7, 8, 9, 10, 23, 32, 33, 34, RX, TX; також виведені 3.3V і 5V.
  • Виведені 5 мікродіодів для індикації режимів роботи.
  • Розміри: 17×25 см; є отвори для кріплення корпусу.
