JAAM 2.1

Ця сторінка описує плату JAAM 2.1 і те, як вона представлена в прошивці JAAM Fusion (апаратний профіль).

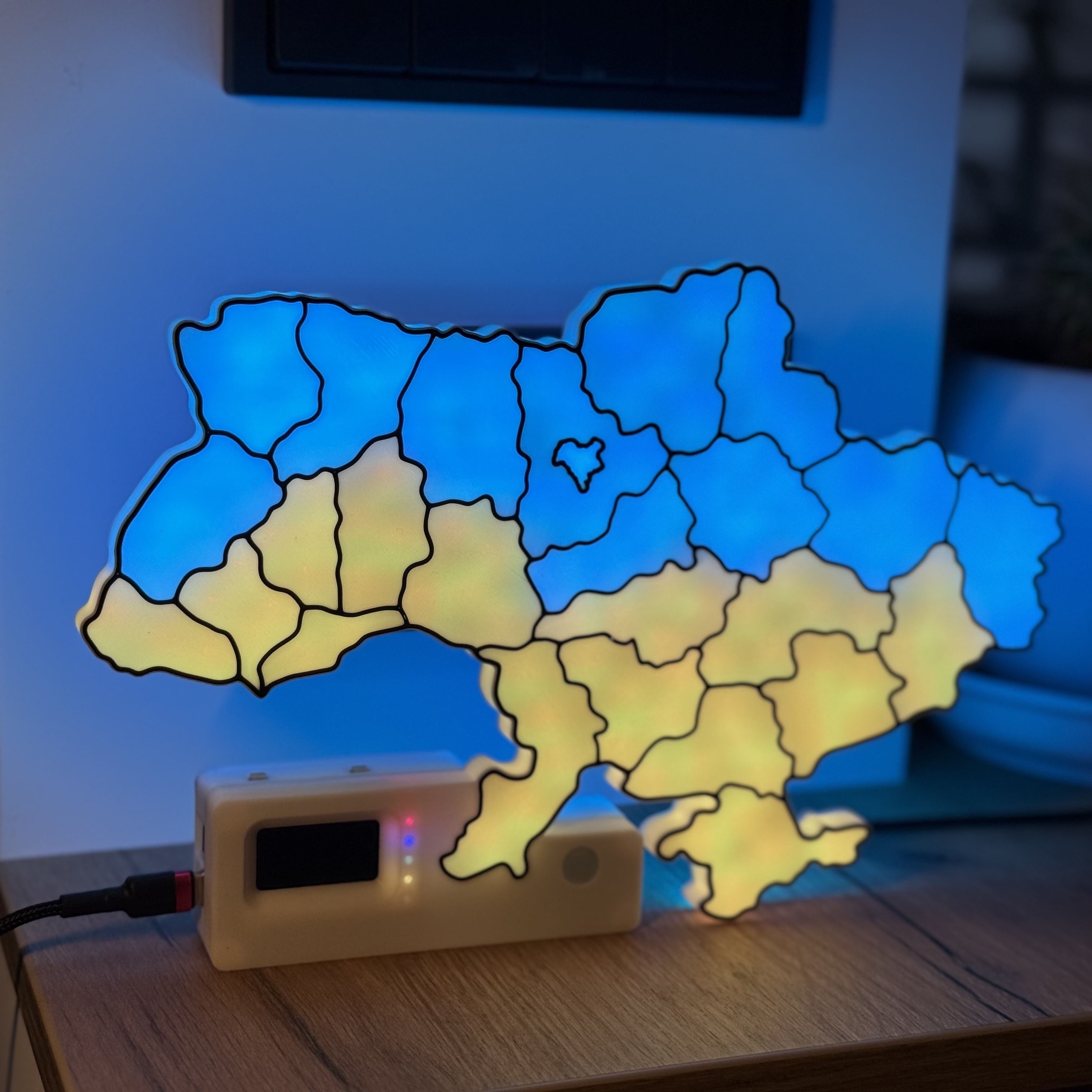

Фото

Профіль у JAAM Fusion

Щоб увімкнути готовий апаратний профіль:

• Перейдіть: Загальні → Режим прошивки
• Оберіть: Плата JAAM 2.1

Дивіться також: Загальні.

Зафіксовані параметри (у профілі)

Ці параметри задаються прошивкою автоматично (на основі обраного профілю):

• Основні LED: GPIO 13, кількість 26
• Фонова підсвітка: GPIO 12, кількість 44
• Сервісні LED: GPIO 25, кількість 5
• Кнопки:
• Button 1: GPIO 4
• Button 2: GPIO 2
• Button 3: вимкнено
• Buzzer: GPIO 33
• OLED-дисплей: SH1106G, висота 64, поворот 0°

Note

Для профілю Плата JAAM 2.1 прошивка має особливість роботи із сенсором освітлення BH1750 (активація через GPIO19). Детальніше: Сенсори.

Опис плати

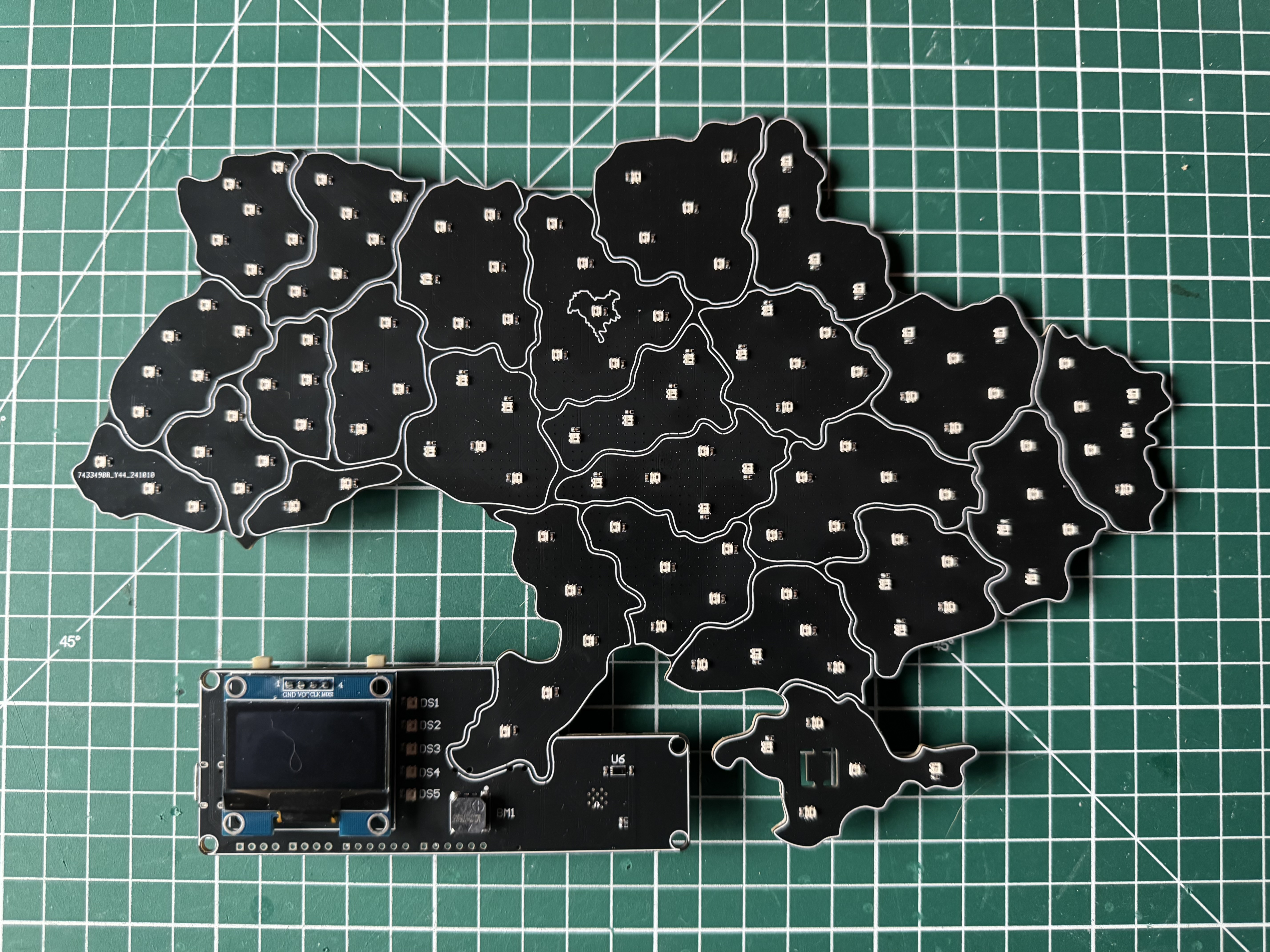

• Фронтальна частина: 124 LED WS2812B-2020 (по 2–6 LED на область, Київ — 1 LED).
• OLED-дисплей SH1106G (1.3") для годинника/температури та іншої інформації.
• 5 сервісних LED для індикації системних подій; один LED зарезервовано під майбутній функціонал.
• Сенсор освітлення BH1750.
• Динамік (buzzer) та апаратний вимикач.

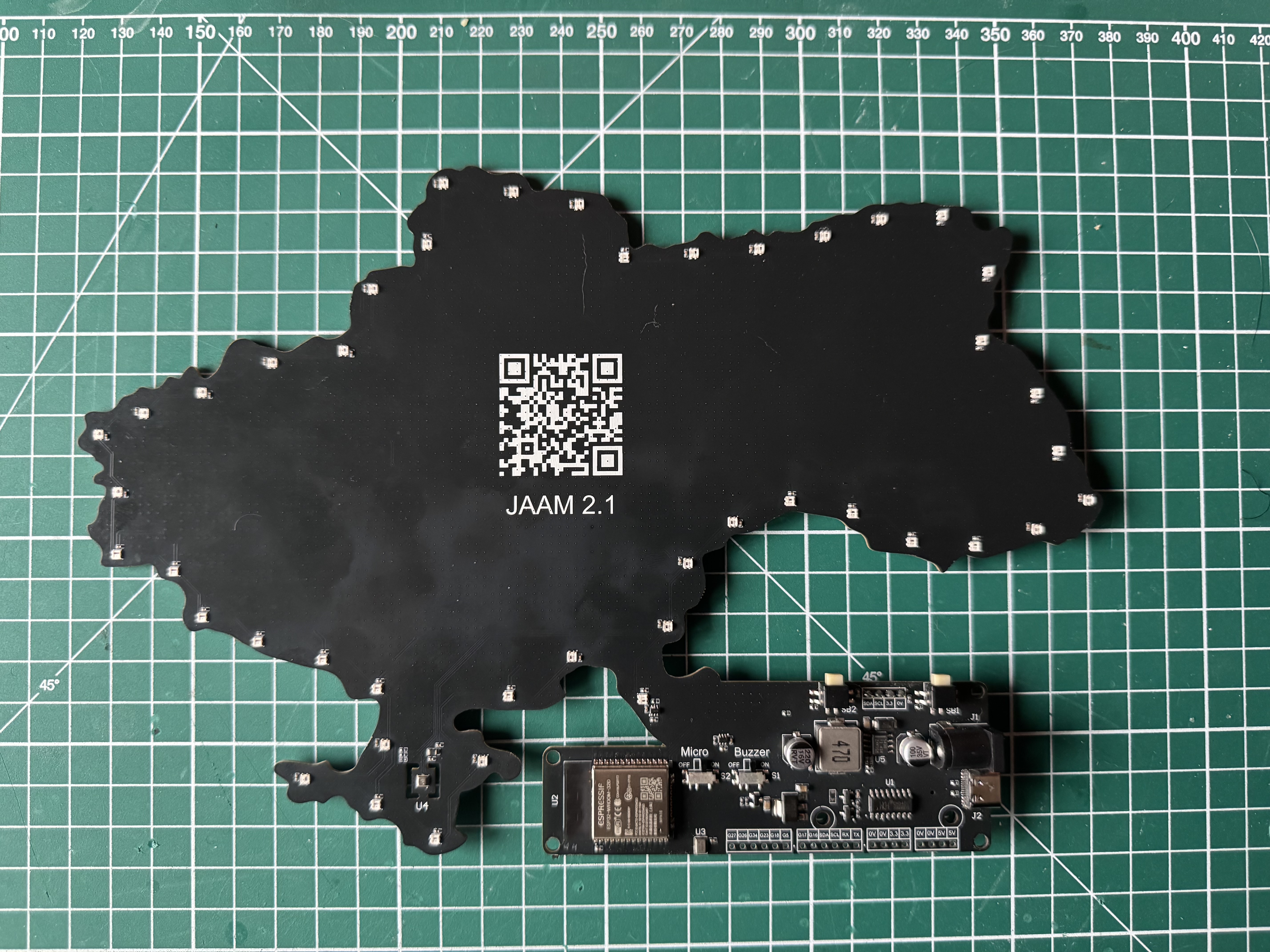

• Задня частина: 44 LED фонової підсвітки (ambient light).
• Сенсор клімату BME280.
• ESP32 та мікрофон ICS-43432 (як резерв під майбутній функціонал) з апаратним вимикачем.
• Дві кнопки керування (режими/перезавантаження/перепрошивка тощо).
• Виводи незадіяних пінів ESP32 та I2C.
• Живлення: USB Type-C або DC 5.5×2.1 (5–24V).
