JAAM 3.*¶

Ця сторінка описує серію плат JAAM 3.* — флагманський термінал «Смарт-лампа «Мапа тривог України» JAAM 3», який продається в офіційному магазині JAAM. У серійне виробництво пішли ревізії 3.2 та 3.3; основні можливості та характеристики в них спільні.

Фото¶

JAAM 3 — мапа тривог на LED-мапі та OLED-дисплей з часом

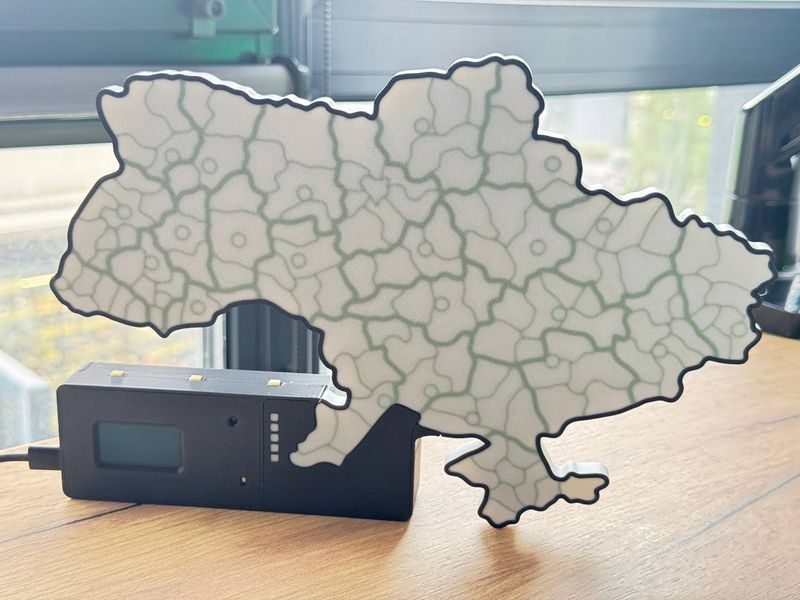

Вимкнена мапа	Режим «Погода»

Режим «Прапор»	Режим «Випадкові кольори»

Основні можливості¶

Тривоги по районах. Райони України, а також Київ, Харків і Запоріжжя (через офіційне API). Інші обласні центри, якщо вони з'являться окремо в даних, підтримаються автоматично.
Типи тривог. Повітряні тривоги з офіційного API та додаткові типи загроз (БПЛА, ракети) із сторонніх джерел.
Режими роботи. Погода, Прапор, Лампа, Випадкові кольори; нові режими з'являтимуться з оновленнями прошивки.
Модульність. Екран і сенсори — змінні модулі: їх можна замінити або самостійно оновити, а сенсори — підмінити іншими підтримуваними моделями (наприклад, іншим датчиком клімату).
Індикація. 405 основних LED і 39 LED фонової підсвітки, OLED-дисплей 1.3″, 3 кнопки керування, окремі інформаційні LED спереду для статусів живлення, Wi-Fi, сервера, Home Assistant і нової прошивки.
Розширюваність. I2C-інтерфейси, 3-pin, 2-pin для батареї, виведені вільні піни ESP32 і платформа під пайку DFPlayer Pro (підтримка DFPlayer Pro в прошивці ще в розробці, буде доступна пізніше).
Безпека. Вбудований буззер, підтримка сенсорів клімату й освітлення, фізична кнопка вимкнення.

Потрібен інтернет

JAAM — це мережевий термінал: він працює лише за активного підключення до інтернету й не має офлайн-режиму. Без Wi-Fi чи доступу до мережі пристрій не показує ні тривоги, ні час, ні погоду, і не працює як лампа.

Характеристики¶

Параметр	Значення
Контролер	ESP32
Зв'язок	Wi-Fi 802.11 b/g/n (2,4 ГГц)
Основні LED	405 шт., GRB (WS2812B-2020)
Фонова підсвітка	39 LED
Інформаційні LED	GRB, спереду: живлення, Wi-Fi, сервер, Home Assistant, нова прошивка
Дисплей	OLED 1.3″, 128×64 (SH1106G)
Кнопки керування	3
Фізична кнопка вимкнення	є
Сенсор клімату	AHT30 (температура, вологість) або AHT20 + BMP280 (температура, вологість, тиск) — опція
Сенсор освітлення	BH1750 — опція
Звук	вбудований буззер для сповіщень про тривогу
DFPlayer Pro	платформа під пайку (підтримка в прошивці — у розробці)
I2C	3.2: 3 спереду, 1 ззаду; 3.3: 4 ззаду, спереду немає (частково зайняті екраном і сенсорами)
3-pin	3.2: 1 спереду; 3.3: 2 ззаду, спереду немає
2-pin для батареї	1 ззаду, 5 В
Вільні піни ESP32	виведені на плату
Живлення	5 В, USB Type-C (сумісний з павербанками)
Розмір	250 × 170 × 50 мм

Варіанти комплектації¶

Базова — повний моніторинг тривог по районах і системні сповіщення на OLED-дисплеї.
З сенсором клімату — температура та вологість у приміщенні.
З сенсором освітлення — Smart Brightness: автоматична яскравість LED за освітленням у кімнаті (максимум удень, комфортний мінімум уночі).
Full — обидва модулі.

Комплектація поставки¶

термінал JAAM 3;
блок живлення 5 В;
кабель живлення Type-C;
інструкція зі швидкого налаштування (через QR-код).

Профілі в JAAM Fusion¶

У прошивці JAAM Fusion для плат цієї серії можуть бути доступні апаратні профілі (вибір у Загальні → Режим прошивки):

"Плата JAAM 3.2" — відображення з деталізацією по районах/підрегіонах
"Плата JAAM 3.2 (по областям)" — відображення по областях (як на JAAM 2.1)

Ревізія 3.3 працює на профілі «Плата JAAM 3.2» — окремого профілю для неї немає.

Дивіться також: Загальні.

Нотатки по платі¶

На платах JAAM 3.2 та 3.3 передбачено фізичний вимикач (світч) буззера. Якщо звуку немає — перевірте його положення.

Детальніше про налаштування:
