Плата

JAAM Touch працює на одній конкретній платі — Waveshare ESP32-S3-Touch-AMOLED-2.16 (SKU 33969, варіант із вбудованим Li-ion акумулятором 3.7В).

Фото: Waveshare.

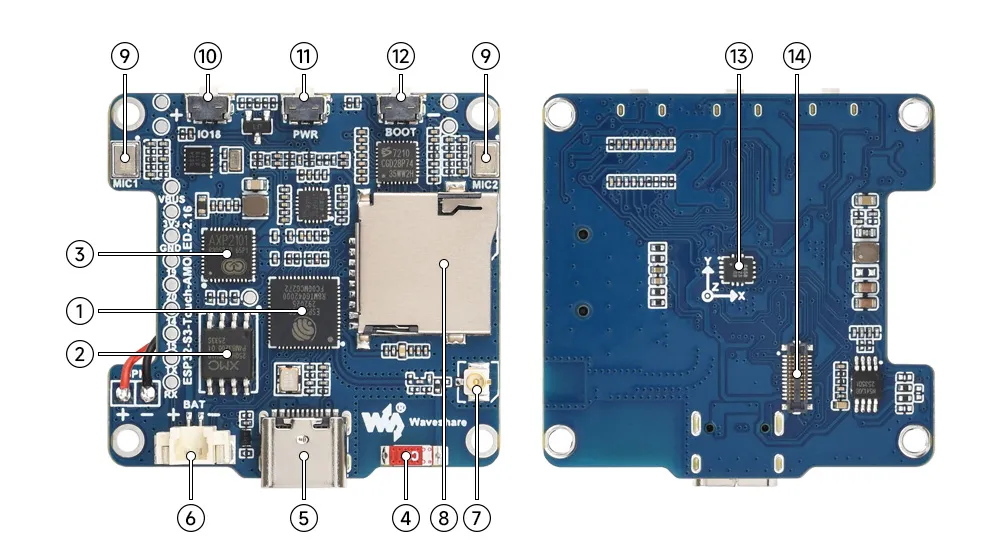

Умовні позначення на фото:

1. ESP32-S3R8 — Wi-Fi і Bluetooth SoC, до 240 МГц, 8 МБ PSRAM
2. 16 МБ NOR Flash
3. AXP2101 — мікросхема керування живленням
4. Вбудована чіп-антена — Wi-Fi 2.4 ГГц і Bluetooth 5 (LE)
5. Порт USB Type-C — живлення, прошивка та вивід логів
6. Роз'єм MX1.25 — Li-ion акумулятор 3.7 В із зарядом/розрядом
7. Роз'єм зовнішньої антени IPEX 1
8. Слот TF (microSD)
9. Два мікрофони зі схемою придушення ехо
10. Кнопка GPIO18 (у прошивці — KEY3)
11. Кнопка PWR — живлення
12. Кнопка BOOT
13. QMI8658 — 6-осьовий IMU (гіроскоп + акселерометр)
14. Роз'єм дисплея

Кнопки 10–12 розташовані зліва направо як IO18 (KEY3), PWR, BOOT — про їхню роль у прошивці див. Кнопки.

Основні характеристики

Компонент	Опис
Мікроконтролер	ESP32-S3R8, два ядра, до 240МГц, 8МБ PSRAM, 16МБ флеш
Дисплей	2.16", 480×480 (квадратний), AMOLED із заокругленими кутами, до 600 кд/м²
Сенсорний ввід	Ємнісний тач-контролер (I2C)
Живлення	USB-C або вбудований Li-ion акумулятор 3.7В, з контролем заряду/розряду
Датчик орієнтації	6-осьовий IMU — автоматично повертає екран під час роботи (див. нижче)
Звук	Аудіокодек + підсилювач для вбудованого динаміка
Кнопки	Три фізичні кнопки (KEY3, BOOT, PWR) — швидке керування гучністю та яскравістю, див. Кнопки
Підключення	Wi-Fi 2.4 ГГц (Bluetooth на платі є, але прошивкою не використовується)

Розміри

Габарити пристрою — 46 × 46 мм у площині екрана, товщина 22,5 мм; активна область дисплея — 38,99 × 38,99 мм, скло — 43,3 × 43,3 мм. Кнопки діаметром 5,3 мм розташовані на верхньому торці з кроком 10 мм.

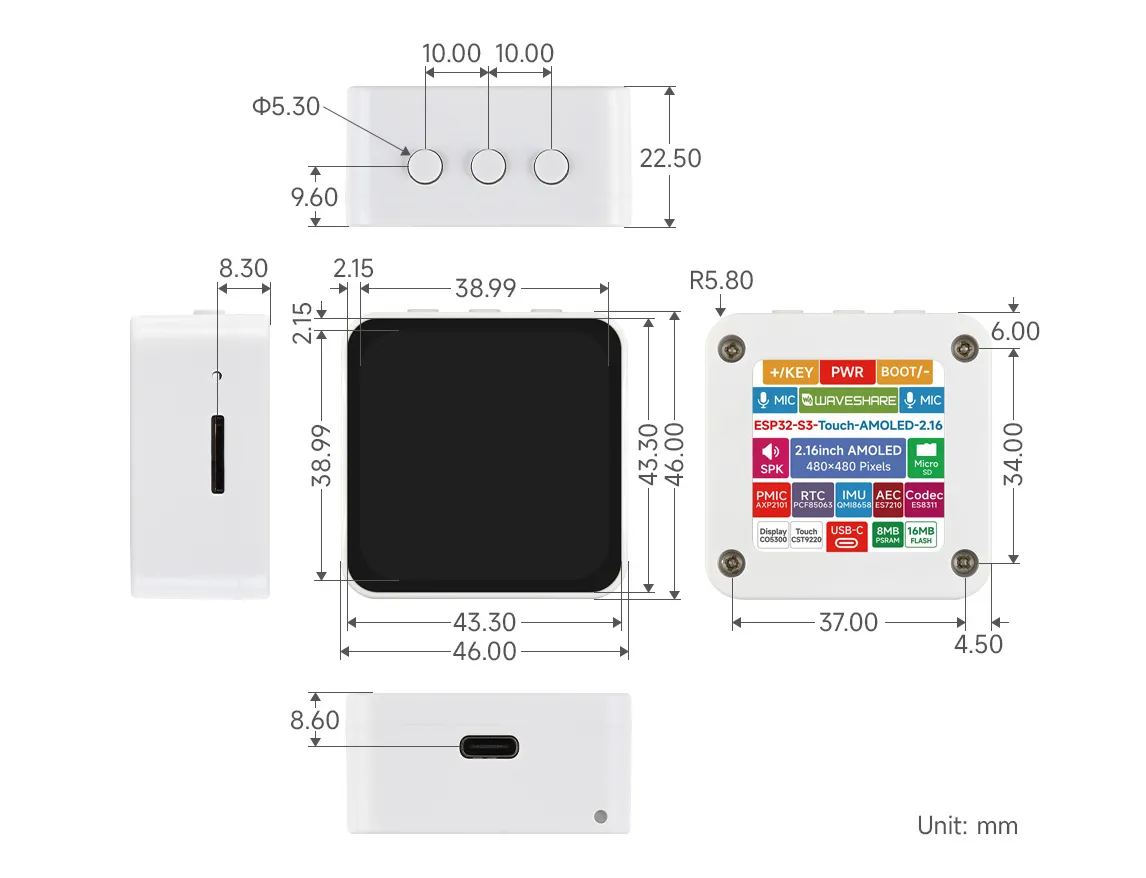

Креслення: Waveshare, розміри в мм.

Що НЕ використовується прошивкою

Деякі компоненти на платі присутні апаратно, але наразі не задіяні програмно (залишено для можливого розширення в майбутньому):

• Годинник реального часу (RTC) — час синхронізується через мережу (SNTP).
• Мікрофон — на платі є, прошивка його не читає.
• Слот microSD — прошивка не використовує файлову систему на карті.

Фізичні кнопки на платі використовуються — див. Кнопки.

Орієнтація екрану

Екран підтримує три орієнтації: 0°, 90° та 270°. Положення 180° (пристрій стоїть на краї з кнопками) не використовується.

За замовчуванням увімкнено автоповорот: при завантаженні орієнтація визначається за датчиком, а під час роботи екран одразу повертається, щойно ви перевертаєте пристрій. Якщо пристрій стоїть на краї з кнопками або показання неоднозначні (наприклад, він лежить плоско), екран лишається в поточній орієнтації.

Керування — Поворот екрана в меню:

• Авто-поворот: Увімк./Вимк. — перемикач автоповороту.
• Повернути на наступну сторону (з'являється, коли автоповорот вимкнено) — вручну перебирає 0° → 90° → 270°.

Обрана орієнтація зберігається й відновлюється після перезавантаження.
